博科棗莊13.7米發熱門診方艙BKMZ-13700-I
快速就位、占地面積少、污染消除快
價格
立即詢價
型號
BKMZ-13700-I
品牌
博科/BIOBASE
-
醫用耗材
-
實驗室設備
-
臨床檢驗
-
消毒滅菌
-
實驗儀器
-
監護診察
-
婦科兒科
-
手術器械
-
中醫康復
-
病房護理
-
試劑耗材
-
科研耗材
-
醫用影像
一站式采購pcr實驗室設備——方艙實驗室設備——發熱門診設備——濟南好來寶技術有限公司
手機：18253118619
一、方案背景
1.1 疫情發展
隨著奧密克戎病毒致病性的減弱、疫苗接種的普及、防控經驗的積累，我國疫情防控面臨新形勢新任務。要深入貫徹習近平總書記重要指示精神，落實黨中央、國務院決策部署，以人民為中心，防控工作穩中求進，防控政策持續優化，走小步不停步，不斷完善診斷、檢測、收治、隔離等措施，加強全人群特別是老年人免疫接種，加快治療藥物和醫療資源準備，落實好“疫情要防住、經濟要穩住、發展要安全”的要求。
1.2 應對策略
發熱門診是診治患者保護醫護人員的有效場所，而常規建設的發熱門診存在建設周期長、現場施工人數眾多等問題，或老舊房間在改造過程中也遇到面積狹小、氣流紊亂等問題，部分醫院亦缺乏可利用空間等不利因素，不利于病人問診的快速開展。
移動式發熱門診以其建設的便攜性、使用期限的長久性、較強的環境適應性等特點，可以解決發熱門診面積不足的問題，又能很好地解決病毒污染風險，應對突發疫情核酸檢測激增的需求。我司以集裝箱為基礎，研發生產了移動式發熱門診方艙，嚴格按照國家相關醫療場所建設標準建造，配備各類先進儀器，打造一體化診室。一方面是簡化發熱門診的設置，另一方面是簡化患者到發熱門診就診的流程。在簡化發熱門診設置方面，我們要求醫療機構首先在相對獨立的區域來設置發熱門診，并要加大通風的條件。也就是說，通風條件良好是防止交叉感染的最重要手沒之一。所以，通過門窗通風的方式或者通過械通風的方式，比如加裝一個排風扇，一定要長持良好的通風環境。這是簡化發熱門診設置的引個要求。
二、移動發熱門診方艙介紹

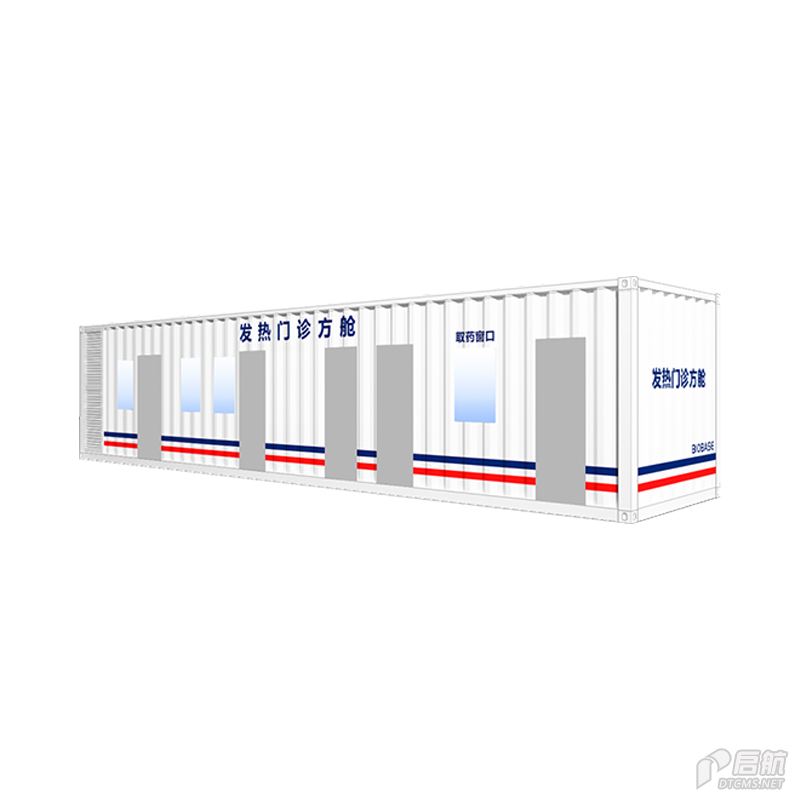

2.1 單箱體發熱門診（13.7米）
外部尺寸：13700*2980*2980mm（長/寬/高）
2.2 產品特點及優勢
靈活性高
移動發熱門診方艙是專門用來檢測體溫異?；虼嬖?/span>感染性疾病的人員的一體化診室，具有極高的靈活性、安全性，在突發疫情下可快速就位。
占地面積小
存放更便捷、占地面積更少。
安裝要求不高
產品到場后只需進行箱體吊裝安放、給水和用電對接即可，真正做到組裝迅速。
安全性高
房間送排風系統與殺菌系統可保護醫護人員的安全。
污染消除快
箱體室外放置，有效的避免了聚集性和傳染性；可以快速通過送排風系統置換新鮮的空氣。
2.3 方艙適用場景
2.4 方艙建設標準
移動發熱門診方艙的建設，符合國家相關醫療場所建設標準建造要求，高度集成水、電、暖通等設備，配備實驗所需的儀器。采用工廠模塊化一體成型配套，運輸?shù)浆F(xiàn)場完成簡單的水電對接施工即可投入使用，具備機動靈活、反應迅速等特點。
《醫療隔離技術規范》WS/T311-2009 | 《醫療機構消毒技術規范》WS/T367-2012 |
《醫院空氣凈化管理規范》WS/T368-2012 | 《傳染病醫院建筑設計規范》GB50849-2014 |
《建筑設計防火規范》GB50016-2014(2018版) | 《建筑裝飾裝修工程質量驗收標準》GB50210-2018 |
《醫用氣體工程技術規范》GB50751-2012 | 《通風與空調工程施工質量驗收規范》GB50234 |
《建筑給排水及采暖工程施工質量驗收規范》GB52242 | 《醫療建筑電氣設計規范》JGJ 312-2013 |
《建筑電氣工程施工質量驗收規范》GB 50303 | 《智能建筑工程施工規范》GB 50606 |
《醫療機構污染物排放標準》GB18466 |
單的水電對接施工即可投入使用，具備機動靈活、反應迅速等特點。
三、技術參數
3.1 方艙技術參數
序號 | 項目名稱 | 技術參數 |
1 | 方艙艙體 | 1.單箱體結構，工廠模塊化一體成型配套組裝 2.外形尺寸：13700*2980*2980mm（L*W*H），運輸方便。 3.整體采用鋼制結構折彎焊接而成，內部地面采用28mm復合地板，四角為ISO標箱集裝箱角件吊裝結構； 4.采用4mm厚優質鋼材支撐架，穩固耐用； 5.鋼制外門，帶門禁系統； 6.表面經防銹處理，全天候耐用。 |
2 | 艙內配置 | 1.吊頂和內部隔墻采用50mm厚專用抗菌凈化板，板材厚度達0.426mm，抗菌效果好，防火、防潮、防脫膠、高強度、隔熱、吸音； 2.箱體內陰陽角配潔凈室專用圓弧形鋁型材，保證箱體內部光滑無衛生死角，不積灰，不易產生霉菌； 3.專用鋼制潔凈密封門，帶玻璃觀察窗，更衣區域門配備互鎖裝置，在斷電等緊急狀態下可手動開啟； 4.地面采用2mm PVC卷材地面，防火抗菌，耐磨防滑。 5、醫護走廊采用可開啟密閉窗。 |
3 | 區域布置 | 1. 根據最新規范，發熱門診要加大通風的條件，也就是說，通風條件良好是防止交叉感染的最重要手沒之一；保留醫護人員通道，每個區域設置醒目標志，并有相應措施防止其他人員誤入。 2. 清潔區：設有醫務更衣。 3.潛在污染區：設有醫護走廊(其主要是將清潔區、污染區完全區分開，起到過渡作用）。 4.污染區：設有診室、藥房、留觀病房（配有衛生間）。 |
4 | 空調通風系統 | 1.嚴格按照發熱門診方艙送、排風設計，保證各區的風量和換氣次數； 2. 采用一套多聯機系統保證病房各區溫度，同時設置送風系統，送風機配初中效，送風系統為應對極寒天氣配置有電加熱系統。各房間設置下排風，氣流組織為上送下排，滿足各艙室溫度、壓力梯度的要求。 |
5 | 給排水系統 | 1、發熱門診方艙污水需經過污水處理設備處理后排放至醫院排污管網。2、本艙體配置污水處理設備； |
6 | 配電系統 | 1.各區域配有LED潔凈燈，省電節能易維修，可有效防止細菌滋生，房間照度符合標準要求，采用高能效、高顯色性、漫反射型光源，避免臥床患者產生眩光； 2.配置殺菌燈作為消毒設備使用，保護艙內人員安全。 3.具有預約及智能定時殺菌功能。 4.增設醫護對講系統及監控、門禁安防系統，便于實現對病患人員實時健康監控及醫患安全分離。 5.配置5G無線網絡設備，實現艙內網絡全覆蓋。 6.各區域配置獨立式煙霧報警探測器，實現區域火災自動報警全覆蓋。
|
3.2 場地安裝說明
型號 | 專項 | 安裝條件 |
17500-Ⅰ | 地面基礎 | （1）承重：?jiǎn)蜗潴w移動方艙艙體+內部設備總重約10t-13t。 （2）尺寸：考慮到現場面積實際情況，建議地面基礎面積為15.7m×5m。 根據現場實際情況，要求地面夯實，混凝土厚度≥20cm，地面圈梁?；炷帘砻嫫秸?，確保方艙拼接時無高度差。
|
配電 | 標標準艙：用電量：移動方艙負荷預留不低于25kW。 線纜：長度需根據配電接口的位置確定，由終端用戶提供（距離變壓器供電半徑不超過200m）。電源電纜WDZ-YJY-5*16。
| |
給排水 | （1）現場終端用戶需提前預留好接入方艙內部的水源對接頭，給水管路接頭規格型號為DN20，排水管路接口分別為DN110。 （2）安裝場地需臨近醫療排污管網，以便于醫療污水排放。 （3）污水處理設備土建基礎由甲方負責，我方緊提供污水處理設備。 （4）外部接入方艙的給排水管路都需要由終端用戶做好保溫，放艙內部管路保溫由我方負責。 | |
其他條件 | （1）現場需要滿足20米貨車進場，進行吊裝安置。 （2）場地上方不得有干涉吊裝的電線，支架等。 （3）吊車載重不得小于50噸（具體需要聯系吊車再次確定）。 （4）運輸車輛需要提前和司機溝通好艙體尺寸，確定所用車體類型尺寸。
|
3.3 主材表
序號 | 項目名稱 | 規格 | 單位 | 數量 |
結構部分 | ||||
1 | 艙體 | 13700*2980*2980mm（L*W*H） | 個 | 1 |
2 | PVC地板 | 厚度2mm | 項 | 1 |
3 | 金屬平開門 | 750*2100mm/900*2100mm | 項 | 1 |
4 | 取藥窗口 | 700*1000mm | 個 | 2 |
5 | 可開啟密閉窗 | 600*1000mm | 個 | 5 |
6 | 更衣柜 | 冷板噴塑 | 個 | 4 |
7 | 邊臺 | 1、規格：600寬 | 項 | 1 |
8 | 彩鋼板-墻板 | 50mm厚機制彩鋼板，鋼板厚度≥0.42 | 項 | 1 |
9 | 彩鋼板-吊頂 | 50mm厚機制彩鋼板，鋼板厚度≥0.42 | 項 | 1 |
電氣部分 | ||||
1 | 供電系統 | 電源總柜，分配電箱標準化定制， | 臺 | 1 |
2 | 照明系統 | LED潔凈平板燈，備用照明燈等 | 項 | 1 |
3 | 消殺系統 | 殺菌燈 | 項 | 1 |
4 | 綜合布線系統 | 含千兆交換機、信息插座等 | 項 | 1 |
5 | 無線網絡系統 | 千兆 5G | 項 | 1 |
6 | 門禁系統 | 功能可選配 | 項 | 1 |
7 | 視頻監控系統 | 含攝像機、刻錄機、硬盤等 | 項 | 1 |
8 | 獨立式煙感探測器 | 聲光報警 | 項 | 1 |
暖通部分 | ||||
1 | 多聯機空調 | 項 | 1 | |
2 | 低噪音高效離心送風機 | 項 | 1 | |
3 | 低噪音高效過濾離心排風機 | 項 | 1 | |
4 | 散流器送風口 | 項 | 1 | |
5 | 濾網排風口 | 項 | 1 | |
6 | 風管風閥 | 風管\風閥\止回閥 | 項 | 1 |
7 | 壓差表 | ±60Pa | 項 | 1 |
給排水部分 | ||||
1 | 不銹鋼角盆 | 含感應水龍頭、抽紙盒 | 套 | 4 |
2 | 淋浴器 | 套 | 1 | |
3 | 蹲便器 | 套 | 1 | |
4 | 污水處理設備 | 套 | 1 | |
3.4 推薦設備表
序號 | 名稱 | 用途 |
1 | 血壓儀 | 血壓測量 |
2 | 體溫計 | 體溫測量 |
3 | 血糖儀 | 血糖水平測量 |
4 | 脈搏血氧飽和度儀 | 測量血液中氧氣含量 |
5 | 多參數監護儀 | 測量控制病人心電、脈搏、血壓等生理參數 |
6 | 心電圖機 | 記錄心電信號 |
7 | 除顫儀 | 心搏驟?；颊呒本?/span> |
8 | 呼吸機 | 預防和治療呼吸衰竭，減少并發癥，挽救及延長病人生命 |
9 | 喉鏡 | 輔助氣管插管 |
10 | 心肺復蘇機 | 以機械代替人力實施人工呼吸(機械通氣)和胸外按壓 |
11 | 霧化治療儀 | 創面凈化，消炎消腫 |
12 | 紫外消毒車 | 空間消毒 |
13 | 空氣消毒機 | 空間消毒 |
14 | 過氧化氫滅菌器 | 殺滅空氣中的細菌、病毒、霉菌、抱子等微生物 |
15 | 病床 | 患者休息、治療 |
